Введение
В системах горячего водоснабжения (ГВС) двухступенчатая схема подключения занимает важное место. Она даёт возможность повысить энергоэффективность и сократить эксплуатационные издержки. Такое решение особенно востребовано на объектах с интенсивным потреблением ГВС: многоквартирные дома, гостиницы, больницы, спорткомплексы и промышленные объекты. Разберём, что собой представляет двухступенчатая схема ГВС, каков принцип её действия, а также рассмотрим направление потоков теплоносителя и воды, соотношение нагрузок между отоплением и ГВС.
Что такое двухступенчатая схема ГВС
Двухступенчатая схема ГВС — способ подогрева воды, при котором задействованы два последовательных теплообменника (или две ступени нагрева). На первой ступени вода предварительно нагревается за счёт обратного теплоносителя, поступающего из системы отопления. На второй ступени температура доводится до санитарных норм (как правило, 60–65°C).
Основные элементы системы:
- первая ступень (подогреватель) — использует теплоту обратной линии отопления;
- вторая ступень (основной нагреватель) — работает от подающего трубопровода;
- циркуляционные насосы — отвечают за движение воды и теплоносителя;
- погодозависимое регулирование — поддерживает требуемую температуру.
Принцип работы двухступенчатой схемы ГВС

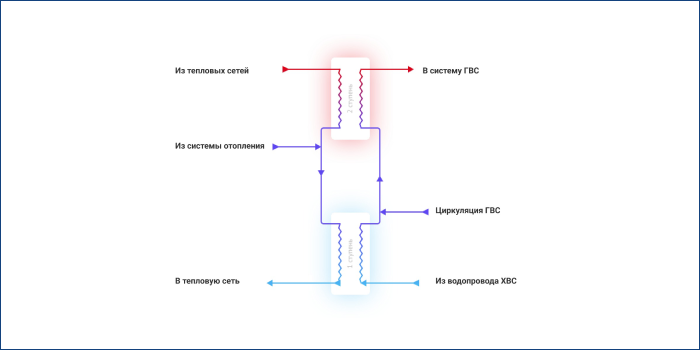

Рассмотрим, как функционирует двухступенчатая система ГВС с помощью приведённой ниже схемы движения теплоносителя и воды.
Первая ступень (экономичный нагрев). Холодная вода направляется в пластинчатый теплообменник, где подогревается за счёт тепла обратного теплоносителя из отопительной системы (обычно до 30–45°C). Благодаря этому удаётся использовать остаточное тепло, которое в противном случае терялось бы в обратном трубопроводе.
Вторая ступень (донагрев до нормы). Предварительно подогретая вода поступает во второй теплообменник, где нагревается до 60–65°C уже за счёт подающего теплоносителя. На этом этапе требуется минимальное количество высокотемпературного теплоносителя, что снижает нагрузку на котельное оборудование.
Соотношение нагрузок отопления и ГВС
Одно из главных преимуществ двухступенчатой схемы — оптимизация потребления энергии благодаря разделению нагрузок.
В отопительный период основная нагрузка приходится на первую ступень, которая использует теплоту обратки. Вторая ступень работает в щадящем режиме, поскольку вода уже частично подогрета.
В межсезонье, когда отопление отключено, основная нагрузка переходит на вторую ступень. Однако благодаря предварительному подогреву на первой ступени экономится до 30–40% энергии.
Пример расчёта нагрузок
Для наглядного сравнения приведём основные параметры одноступенчатой и двухступенчатой схем. При одноступенчатой схеме расход теплоносителя принимается за 100%, тогда как двухступенчатая схема позволяет снизить этот показатель до 60–70%. Температура подачи при одноступенчатом подключении составляет 70–80°C, в то время как на первой ступени двухступенчатой схемы достаточно 50–60°C. Энергопотребление при двухступенчатом подогреве оказывается на 25–40% ниже по сравнению с одноступенчатым вариантом.
Основные преимущества двухступенчатой схемы ГВС
К числу ключевых достоинств двухступенчатой схемы ГВС можно отнести следующее:
- Энергоэффективность и экономия — сокращение расхода теплоносителя на 25–40% за счёт утилизации тепла обратного теплоносителя, уменьшение загрузки котла и снижение затрат на топливо.
- Стабильность температуры ГВС — двухступенчатый подогрев исключает температурные перепады при резких изменениях водоразбора.
- Повышение срока службы оборудования — снижение тепловой нагрузки на теплообменники и котлы, а также уменьшение рисков перегрева и коррозии.
- Гибкость при эксплуатации — возможность работы с различными источниками тепла (котельные, тепловые насосы, солнечные коллекторы), простая интеграция в уже действующие системы.
Рекомендации по проектированию и монтажу двухступенчатой схемы ГВС
Чтобы грамотно спроектировать и смонтировать «двухступку», необходимо учесть следующие основные параметры:
Точный расчёт тепловых нагрузок — в обязательном порядке должен включать пиковый расход ГВС при летнем температурном графике, а также температурный график отопительной системы для зимнего периода.
- Правильный подбор теплообменников — возможны разные варианты компоновки: моноблочное исполнение либо две раздельные ступени.
- Автоматизация управления — установка системы погодозависимого регулирования (контроллеры, регулирующие клапаны с приводами) и частотных насосов для оптимизации расхода.
- Гидравлическая балансировка — включает обязательный монтаж балансировочных клапанов, а также установку регуляторов прямого действия в соответствии с требованиями гидравлического режима системы.
Заключение
Двухступенчатая схема ГВС — современное энергоэффективное решение, которое позволяет заметно сократить расходы на подогрев воды без потери комфорта для потребителей. Её применение особенно оправдано в системах с высокой нагрузкой ГВС, где даже незначительная оптимизация даёт ощутимую экономию и повышает надёжность системы за счёт снижения нагрузки на оборудование.
Для корректного расчёта и монтажа двухступенчатой системы ГВС рекомендуем обратиться к специалистам компании Ридан, которые учтут все особенности вашего проекта.
